Kabel NYA
Merupakan kabel listrik berisolasi satu lapis, kabel NYA sering di gunakan dalam instalasi listrik dan sering di pergunakan sebagai grounding. Kabel jenis ini terdiri dari konduktor dan isolator saja, untuk membedakan antar konduktor kabel, pada setiap isolator kabel di tandai dengan warna. Dan harga kabel NYA relatif lebih murah di banding kabel NYM.
Jenis Konduktor Penghantar Kabel NYA
Kondutor Penghantar kabel NYA di bedakan menjadi dua :
- Konduktor solid ( pejal ) tanpa pilinan atau istilah orang proyek kabel lidi.
- Konduktor round (pilin)/ stranded, istilah orang proyek kabel serabut kaku.
Gambar Kabel NYA
-
- Kabel NYA Kabelindo
-
- Kabel NYA Konduktor Solid & Stranded
-

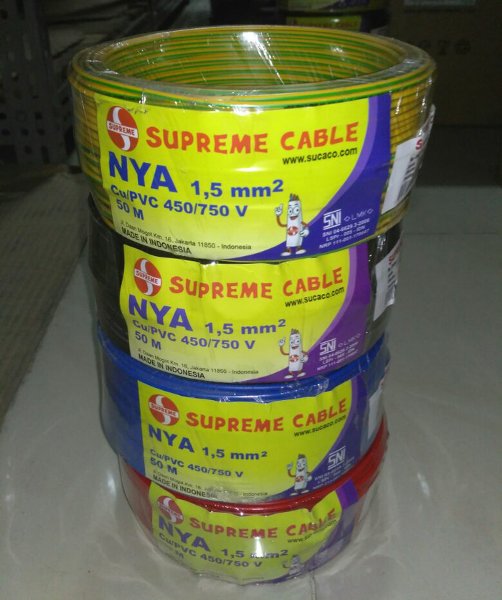

- Kabel NYA Supreme
-
- Kabel NYA Kabelmetal
Ukuran Kabel NYA
Ukuran kabel NYA mulai dari :
- NYA 1×1,5mm
- NYA 1×2,5mm
- NYA 1x4mm
- NYA 1x6mm
- NYA 1x10mm
- NYA 1x16mm
- NYA 1x25mm
- NYA 1x35mm
- NYA 1x50mm
- NYA 1x70mm
- NYA 1x95mm
- NYA 1x120mm
- NYA 1x15omm
- NYA 1x185mm
- NYA 1x240mm
- NYA 1x300mm
- NYA 1x400mm
Satuan Packing Kabel NYA
Satuan packing kabel NYA ukuran 1,5mm s.d NYA 10mm coilan/ rol @100m, sedangkan ukuran NYA 16mm ke atas satuan packing meteran dan haspel/ glondongan.
Kami jual kabel NYA merk Supreme Kabelmetal dan Kabelindo untuk cek harga kabel NYA terbaru silahkan kontak kami.
Konstruksi Data Kabel NYA
| Nom. Cross Section Area | Overall Diameter | Cable Weight |
approx. | approx. | |
mm² | mm | kg/km |
| 1.5 | 3.1 | 22 |
| 2.5 | 3.7 | 34 |
| 4 | 4.3 | 50 |
| 6 | 4.8 | 70 |
| 10 | 6.2 | 117 |
| 16 | 7.2 | 173 |
| 25 | 9.0 | 277 |
| 35 | 10.1 | 369 |
| 50 | 12.1 | 513 |
| 70 | 13.8 | 709 |
| 95 | 16.0 | 958 |
| 120 | 17.6 | 1,183 |
| 150 | 19.5 | 1,448 |
| 185 | 22.0 | 1,835 |
| 240 | 25.5 | 2,413 |
| 300 | 28.0 | 2,958 |
Data Kelistrikan
| Conductor | Insulation | Inductance | Current – Carrying Capacity at 30° C * | Short circuit current at 1 sec | |||
| Nom. Cross Section Area | DC Resistance at 20°C | AC Resistance at 70°C | Insulation Resistance at 70°C | ||||
| in pipe | in air | ||||||
(mm²) | Max. (Ω/km) | Max. (Ω/km) | Min. (M.Ω.km) | (mH/km) | Max. (A) | Max. (A) | Max. (kA) |
| 1.5 | 12.1 | 14.478 | 0.0100 | 0.320 | 15 | 24 | 0.17 |
| 2.5 | 7.41 | 8.866 | 0.0090 | 0.309 | 19 | 32 | 0.29 |
| 4 | 4.61 | 5.516 | 0.0077 | 0.290 | 25 | 42 | 0.46 |
| 6 | 3.08 | 3.685 | 0.0065 | 0.276 | 33 | 54 | 0.69 |
| 10 | 1.83 | 2.190 | 0.0065 | 0.274 | 45 | 73 | 1.15 |
| 16 | 1.15 | 1.376 | 0.0050 | 0.260 | 61 | 98 | 1.84 |
| 25 | 0.727 | 0.870 | 0.0050 | 0.257 | 83 | 129 | 2.88 |
| 35 | 0.524 | 0.627 | 0.0040 | 0.249 | 103 | 158 | 4.03 |
| 50 | 0.387 | 0.464 | 0.0045 | 0.248 | 132 | 197 | 5.75 |
| 70 | 0.268 | 0.321 | 0.0035 | 0.240 | 165 | 245 | 8.05 |
| 95 | 0.193 | 0.232 | 0.0035 | 0.239 | 207 | 290 | 10.93 |
| 120 | 0.153 | 0.184 | 0.0032 | 0.235 | 235 | 345 | 13.80 |
| 150 | 0.124 | 0.150 | 0.0032 | 0.235 | – | 390 | 17.25 |
| 185 | 0.0991 | 0.121 | 0.0032 | 0.235 | – | 445 | 21.28 |
| 240 | 0.0754 | 0.093 | 0.0032 | 0.233 | – | 525 | 27.60 |
| 300 | 0.0601 | 0.075 | 0.0030 | 0.232 | – | 605 | 34.50 |
Harga Kabel NYA
Daftar Harga Kabel Listrik Terbaru 2019
Daftar Harga Kabel Listrik Eterna
Kabel Eterna Tipe NYA
| Spesifikasi Kabel | Ukuran | Harga (Rp) |
| Eterna NYA 1 x 1,5 mm | 100 m | 145.000 |
| Eterna NYA 1 x 2,5 mm | 100 m | 230.000 |
| Eterna NYA 1 x 4 mm | 100 m | 360.000 |
| Eterna NYA 1 x 6 mm | 100 m | 530.000 |
| Eterna NYA 1 x 10 mm | 100 m | 877.000 |
| Eterna NYA 1 x 16 mm | 100 m | 2.950.000 |
| Eterna NYA 1 x 25 mm | 100 m | 4.550.000 |
| Eterna NYA 1 x 35 mm | 100 m | 6.250.000 |
| Eterna NYA 1 x 50 mm | 100 m | 8.350.000 |
| Eterna NYA 1 x 70 mm | 100 m | 12.0000.000 |
| Eterna NYA 1 x 95 mm | 100 m | 16.600.000 |
| Eterna NYA 1 x 120 mm | 100 m | 20.850.000 |
| Eterna NYA 1 x 150 mm | 100 m | 25.800.000 |
| Eterna NYA 1 x 185 mm | 100 m | 32.500.000 |
| Eterna NYA 1 x 240 mm | 100 m | 42.750.000 |
| Eterna NYA 1 x 300 mm | 100 m | 53.300.000 |
Daftar Harga Kabel Supreme
Kabel Supreme Tipe NYA
| Spesifikasi Kabel | Ukuran | Harga (Rp) |
| Supreme NYA 1 x 1,5 mm | 100 m | 193.600 |
| Supreme NYA 1 x 2,5 mm | 100 m | 316.800 |
| Supreme NYA 1 x 4 mm | 100 m | 501.600 |
| Supreme NYA 1 x 6 mm | 100 m | 739.200 |
| Supreme NYA 1 x 10 mm | 100 m | 1.232.000 |
| Spesifikasi Kabel | Satuan | Harga (Rp) |
| Supreme NYA 1 x 16 mm | meter | 29.500 |
| Supreme NYA 1 x 25 mm | meter | 45.500 |
| Supreme NYA 1 x 35 mm | meter | 62.500 |
| Supreme NYA 1 x 50 mm | meter | 83.500 |
| Supreme NYA 1 x 70 mm | meter | 120.000 |
| Supreme NYA 1 x 95 mm | meter | 166.000 |
| Supreme NYA 1 x 120 mm | meter | 208.500 |
| Supreme NYA 1 x 150 mm | meter | 258.000 |
| Supreme NYA 1 x 185 mm | meter | 325.000 |
| Supreme NYA 1 x 240 mm | meter | 427.500 |
| Supreme NYA 1 x 300 mm | meter | 533.000 |
| Supreme NYA 1 x 400 mm | meter | 680.500 |
Daftar Harga Kabel Extrana
Kabel Extrana Tipe NYA
| Spesifikasi Kabel | Ukuran | Harga (Rp) |
| Extrana NYA 1 x 1,5 mm | 100 m | 180.600 |
| Extrana NYA 1 x 2,5 mm | 100 m | 217.800 |
| Extrana NYA 1 x 4 mm | 100 m | 421.600 |
| Extrana NYA 1 x 6 mm | 100 m | 650.200 |
| Extrana NYA 1 x 10 mm | 100 m | 905.000 |
| Spesifikasi Kabel | Satuan | Harga (Rp) |
| Extrana NYA 1 x 16 mm | meter | 25.500 |
| Extrana NYA 1 x 25 mm | meter | 35.500 |
| Extrana NYA 1 x 35 mm | meter | 42.500 |
| Extrana NYA 1 x 50 mm | meter | 53.500 |
| Extrana NYA 1 x 70 mm | meter | 106.000 |
| Extrana NYA 1 x 95 mm | meter | 160.000 |
| Extrana NYA 1 x 120 mm | meter | 201.500 |
| Extrana NYA 1 x 150 mm | meter | 242.000 |
| Extrana NYA 1 x 185 mm | meter | 301.000 |
| Extrana NYA 1 x 240 mm | meter | 385.500 |
| Extrana NYA 1 x 300 mm | meter | 420.000 |
| Extrana NYA 1 x 400 mm | meter | 573.500 |
